RUIH/LT1 防爆雙向拉繩開關

概述：

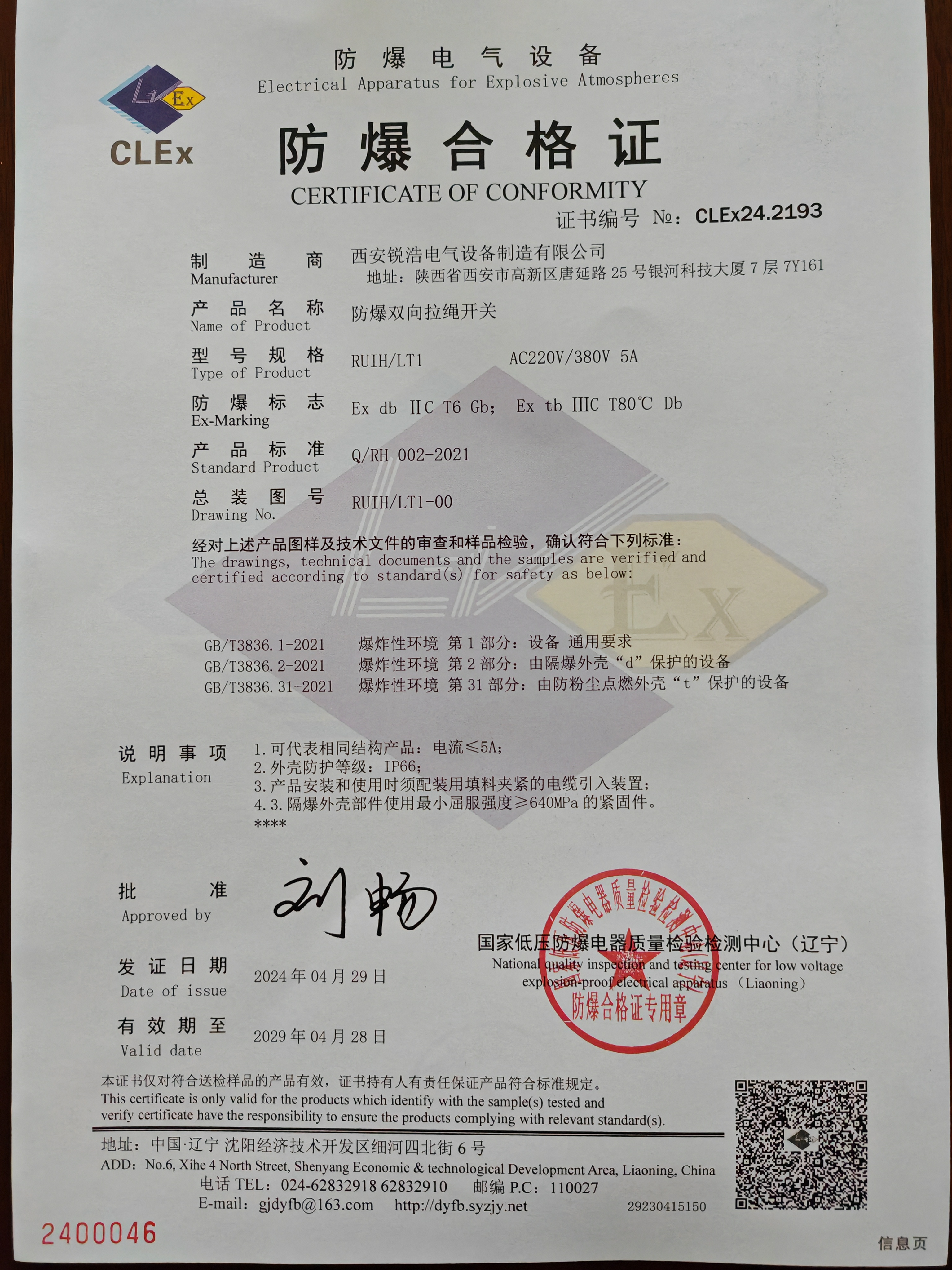

RUIH/LT1防爆雙向拉繩開關是專為可燃性粉塵環境設計的緊急停機裝置。它通過了粉塵防爆認證，采用金屬材料鑄造的加厚殼體，能夠承受井下工作環境中脫落的巖石、爆塊等物體的撞擊而不被破壞。當膠帶輸送機發生緊急事故時，通過拉動拉繩開關，可以立即停機并報警，有效防止事故擴大，確保工作現場的人身安全。本開關安裝使用方便，運行可靠。

產品特點：

1. 加厚殼體，鋁合金精密鑄造，配置防爆電纜接頭，確保在惡劣環境下的耐用性和安全性。
2. 自帶防爆接線盒和接地接線柱，防止電線虛接及漏電，提供更高的安全保障。
3. 硅膠密封墊，確保高防護等級（IP66），防水、防塵、防爆。
4. 采用磁吹滅弧開關，替代傳統的微動開關，具有更長的使用壽命和更穩定的性能，有效避免震動引起的誤動作。

技術參數：

• 觸點容量：AC380V/5A
• 動作力：80-100N
• 動作角度：30度
• 環境溫度：-30℃-+80℃
• 相對濕度：≤85%RH (25℃時)
• 防護等級：IP66
• 防爆標志：ExdbⅡCT Gb; Ex tbⅢC T80℃Db
• 輸出信號：1常開1常閉（可注明2開2閉）
• 額定電壓：380V/220V
• 額定電流：5A

符合標準：

• GB12476.1-2013 可燃性粉塵環境用電設備第1部分；通用要求
• GB12476.5-2013 可燃性粉塵環境用電設備第5部分；外殼保護型“tD”
• GB/T3836.28-2021 爆炸性環境第28部分：爆炸性環境用非電氣設備基本方法和要求
• GB/T3836.29-2021 爆炸性環境第29部分：爆炸性環境用非電氣設備結構安全型“c”

工作原理：

當帶式輸送機現場發生緊急事故時，操作人員可以拉動系于開關上的鋼絲繩。鋼絲繩帶動擺臂旋轉，使開關內的行程開關動作，從而發出停機信號，實現緊急停機。

安裝示意圖：

1. 拉繩開關應安裝在帶式輸送機沿線兩側的支架上，兩開關之間的距離通常為40米。
2. 對于有坡度的膠帶輸送機，應酌情縮短開關之間的距離，以確保拉繩開關能夠可靠復位。
3. 拉繩開關應沿膠帶平行方向設置，每3米加一個吊環，以支撐鋼絲繩。確保鋼絲繩的張緊度和穩定性。

請注意，在實際安裝和使用過程中，應嚴格遵守相關安全規定和操作規程，確保拉繩開關的可靠性和安全性。



A 向孔形

接線方式

本開關防爆接線盒接口為M20*1.5, 提供防爆電纜接頭為S24-M20*1.5, 適用于6-12mm電纜。

將防爆接線盒蓋打開，可見到一對6P接線端子，接線端子上標有接線圖。
